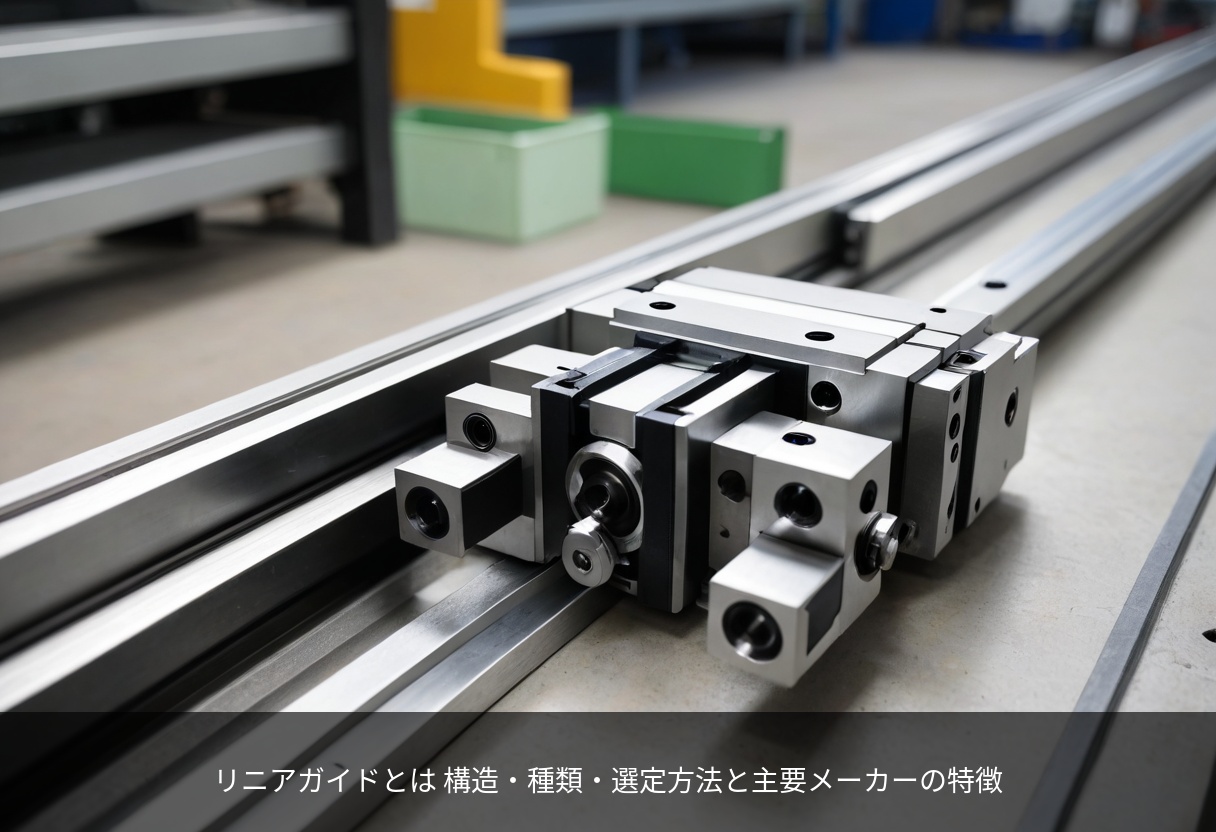

はじめに リニアガイドとは
リニアガイド（LMガイド）は、機械の可動部を直線方向に滑らかに動かすための機械要素です。レール（軌道）とブロック（スライダ）の組み合わせで構成され、ブロック内部のボールが転がることで、摩擦の少ない直線運動を実現します。
工作機械、半導体製造装置、ロボット、搬送装置など、精密な直線移動が必要な設備のほぼすべてに使われています。設備の設計・製作・保全に携わるなら、基礎を押さえておきたい部品です。
本記事では、リニアガイドとは何かという概要から、構造・種類・選定方法・主要メーカーのシリーズ比較までを整理して解説します。
リニアガイドの基本構造 レールとブロックとボール
リニアガイドは、以下の3つの要素で構成されています。
- レール（軌道レール）：設備のベースにボルトで固定する細長い部品
- ブロック（スライダ）：可動部を取り付ける部品。レールの上を移動する
- ボール（転動体）：ブロック内部に組み込まれ、レールの溝を転がる鋼球
ボールが転がることで、滑り摩擦ではなく転がり摩擦で移動するため、小さな力でスムーズに動き、高い位置決め精度を実現できます。ブロック内部ではボールが循環しており、無限に転がり続けます。
リニアブッシュとの違い
似た部品に「リニアブッシュ（リニアボールブッシュ）」があります。どちらも直動案内ですが、ガイドの形状が異なります。リニアブッシュはシャフト（円筒軸）をガイドとして使い、リニアガイドはレール（角形断面）を使います。
| 項目 | リニアガイド（LMガイド） | リニアブッシュ |
|---|---|---|
| ガイド形状 | レール（角形） | シャフト（円形） |
| 剛性 | 高い | 低い |
| 許容モーメント | 大きい（4方向対応） | 小さい |
| 取付方法 | レールをベースにボルト固定 | シャフト両端をホルダで支持 |
| 代表メーカー | THK、NSK、IKO | THK（LMブッシュ）、ミスミ |
| 主な用途 | 工作機械、半導体装置、ロボット | 簡易搬送、軽荷重スライド |
高剛性・高精度・長寿命が必要な設備にはリニアガイド、コスト優先・軽荷重・簡易構造でよい場合はリニアブッシュ、という使い分けが基本です。
構造の種類 ボールタイプとローラータイプ
転動体の種類によって2つのタイプに分かれます。
ボールタイプ
最も一般的なタイプです。鋼球（SUJ2製）がレール上の溝（4点接触または2点接触）を転がります。鋼球のサイズ（φ2mm〜φ8mm程度）と列数（2列〜6列）により定格荷重が決まります。低騒音・低発塵を重視する場合は、樹脂製リテーナ付き（セパレータタイプ）を選びます。
ローラータイプ
ボールの代わりに円筒ころを使用し、面接触になるため高剛性・高荷重用途に適します。工作機械の主軸周りなど、高い剛性と減衰性が要求される部位に使われます。ただし、摩擦抵抗はボールタイプより大きくなります。
選定の基本計算 定格荷重と寿命
リニアガイドの選定では、以下のパラメータを計算します。
基本動定格荷重C（N）は、定格寿命50km（ISO 14728-1）での荷重値です。実際の寿命L（km）は以下の式で計算します。
L = (C/P)³ × 50km
ここでPは等価動荷重（N）です。負荷が変動する場合は、各荷重条件を加重平均した等価荷重を計算します。
選定手順の実践ステップ
- 使用条件の整理：荷重（N）、ストローク（mm）、速度（m/s）、使用頻度（回/日）
- 作用するモーメントの計算：ピッチング・ヨーイング・ローリング方向のモーメント
- 安全率の設定：一般機械2〜3、工作機械3〜5、半導体装置5〜8
- 仮選定：安全率を考慮した等価荷重を満たすシリーズをカタログから選ぶ
- 寿命計算：実荷重での寿命が要求寿命（通常20,000〜50,000時間）を満たすか確認
- 剛性確認：予圧の有無と取付面精度を考慮した変位量の確認
現場の失敗パターン
失敗1 安全率を取らずにギリギリの選定をして早期ガタ発生
カタログの基本動定格荷重は理想的な取付状態での値です。実際の取付面精度（反り・ねじれ）や予圧低下、異物混入などを考慮し、安全率2以上は必須です。安全率1.2で選定し、3ヶ月でガタが発生した例もあります。
失敗2 予圧の種類を理解せずに指定
リニアガイドの予圧には「すきま（クリアランス）」「軽予圧」「中予圧」の3段階があります。位置決め精度が必要な場合は少なくとも軽予圧（C1）以上を選びます。予圧なしで使用すると、数回の往復でガタが発生して位置決め精度が出せなくなります。
失敗3 グリース管理をせずに使って音鳴り・異物噛み込み
リニアガイドのグリースは定期的な補充と交換が必要です。工作機械の切削粉環境や半導体装置のクリーンルーム環境では、指定されたグリースと給脂間隔を守らないと早期に不具合が発生します。THKはAFBグリース（リチウム石けん基）、NSKはLGUグリース（尿素系）が標準です。
失敗4 取付面の精度不良でブロックがこじって動作不良
リニアガイドの取付面は平面度が重要です。レール取付面の平面度はJIS B 7512の1級（0.01mm/1m）以上を推奨します。取付面が歪んでいると、ブロックに過大な荷重がかかり、早期摩耗や動作不良を引き起こします。
まとめ
リニアガイドは、機械の可動部に摩擦の少ない直線運動を与える機械要素です。レール・ブロック・ボールの3要素で構成され、ボールが転がることで高精度な位置決めを実現します。
- リニアガイドはレール（角形）、リニアブッシュはシャフト（円形）で使い分ける
- 高剛性・高精度が必要ならボールタイプ、さらに高荷重ならローラータイプ
- 選定は安全率（2以上）を取って、寿命計算（L=(C/P)³×50km）で確認する
- 用途に合わせて標準モデルから選べば、ほとんどのFA装置で問題ない
リニアガイドの選定は、装置の要求精度・荷重・環境で決めるべきです。まずは「リニアガイドとは」の構造を理解し、用途に合った仕様のものを選びましょう。
